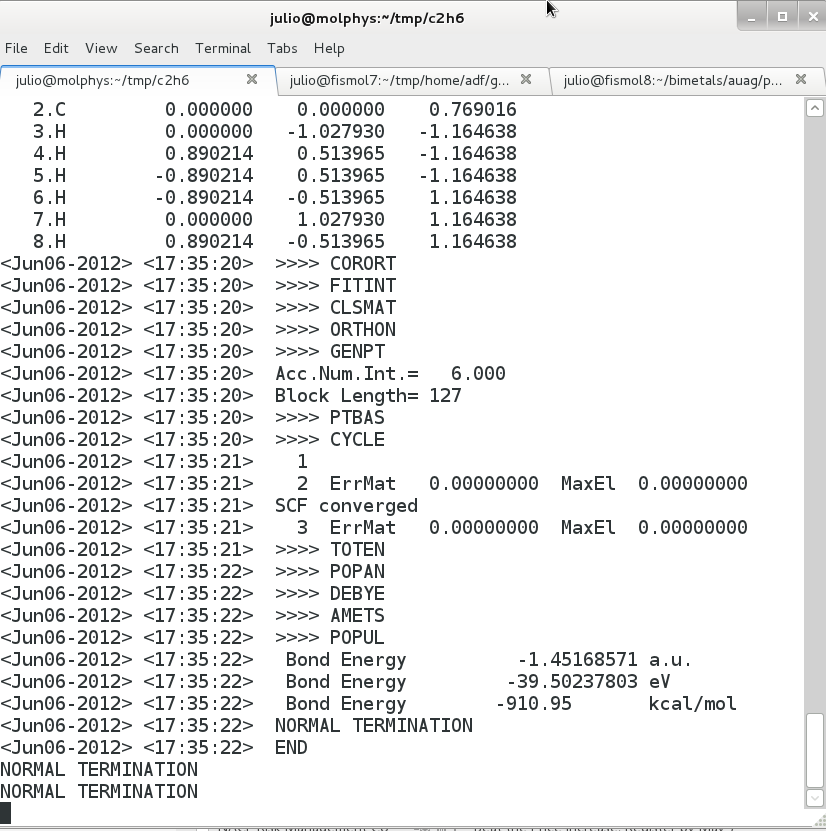

Contenido de los archivos de salida. ADF genera varios archivos de salida que nos ayudan a visualizar los resultados del cálculo. Existen 3 archivos la salida textual del archivo, el archivo TAPE21 que guarda la ecuación de onda característica del sistema, y el archivo .xyz que guarda los pasos en la geometría, de cada uno de estos podemos obtener diferente información. Si todo termina bien en el cálculo, obtendrás al final del archivo logfile el aviso de NORMAL TERMINATION. Si hubo algún error dentro del archivo de entrada o en las iteraciones de cualquiera de los ciclos o del SCF o de Geometría, este también te avisará.

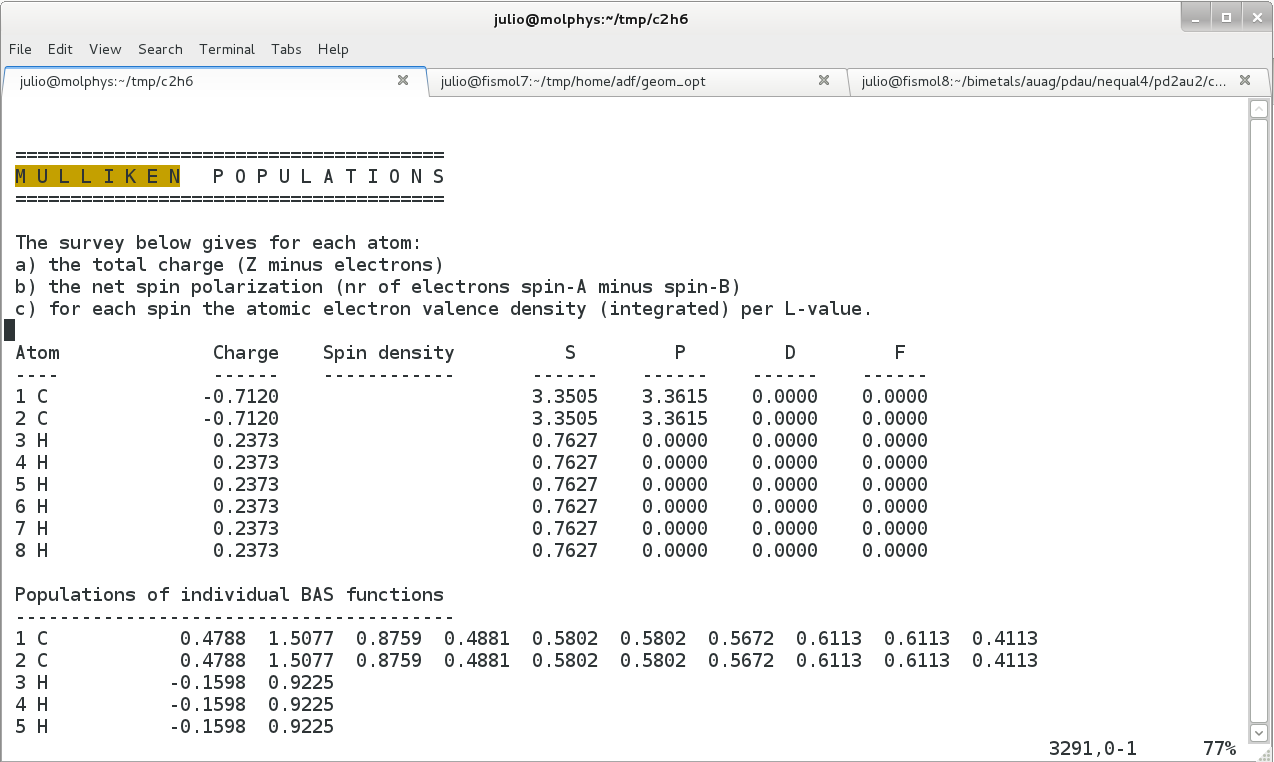

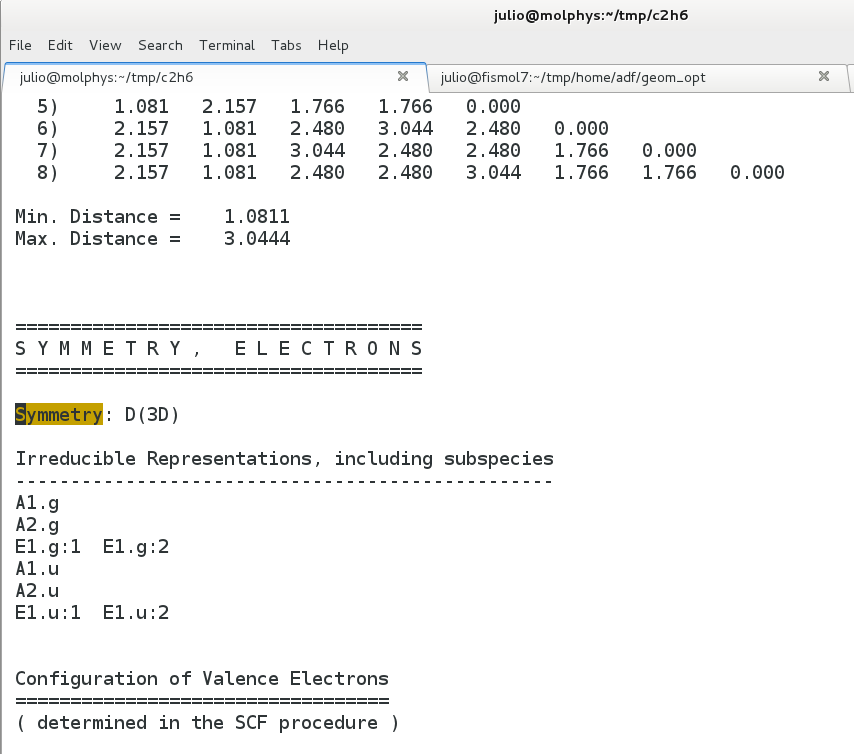

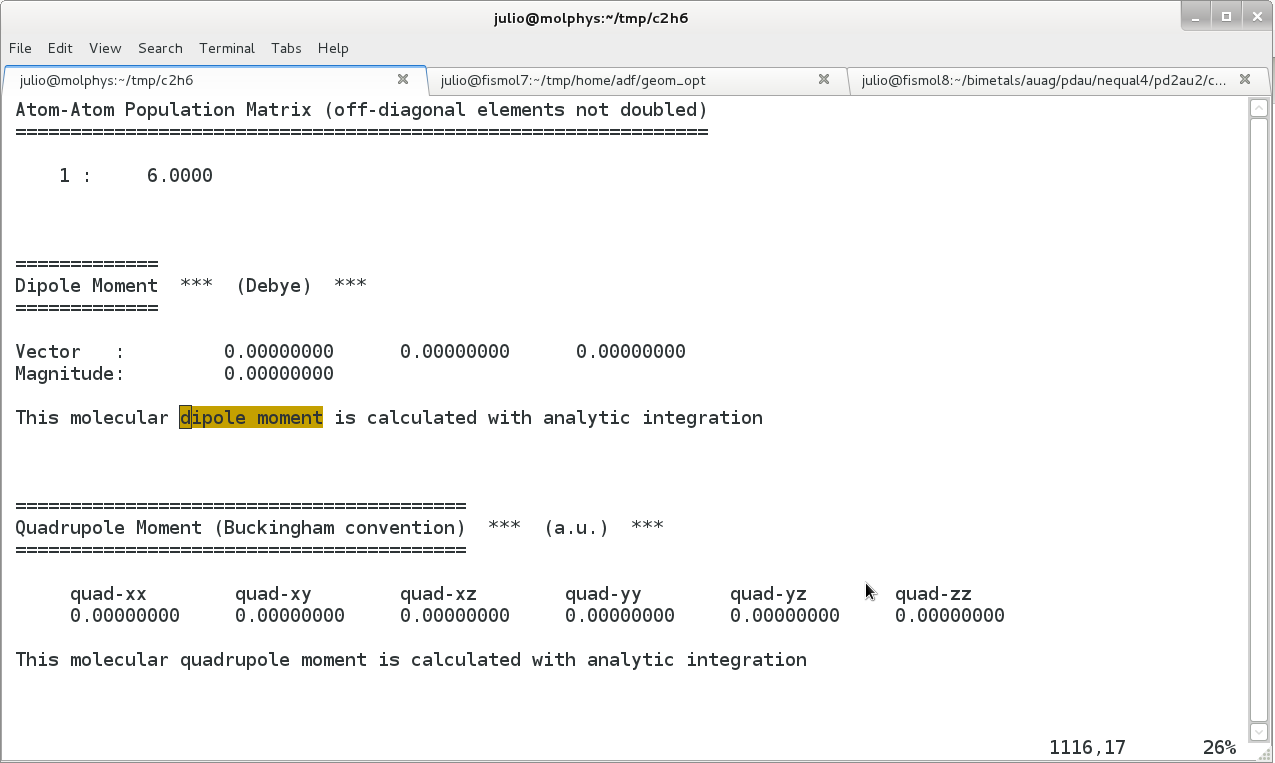

2.2.1 El archivo de salido *.out. Este archivo contiene un reporte escrito acerca de todas las propiedades electrónicas, energía de enlace, momento dipolar, simetría de la molécula, energía de los orbitales moleculares distribuciones de carga y de spin, entre otras. Para buscar cada una de estas utilizaremos la herramienta de busqueda de cadenas de caracteres que nos proporciona Vim. Aquí presento una lista para buscar algunas propiedades importantes y de que cadena de caracteres buscar. - Energía de enlace: /Total Bonding Energy - Momento Dipolar: /dipole moment - Simetría de la molécula: /Symmetry - Análisis Poblacional de Mulliken: /M U L L I K E N

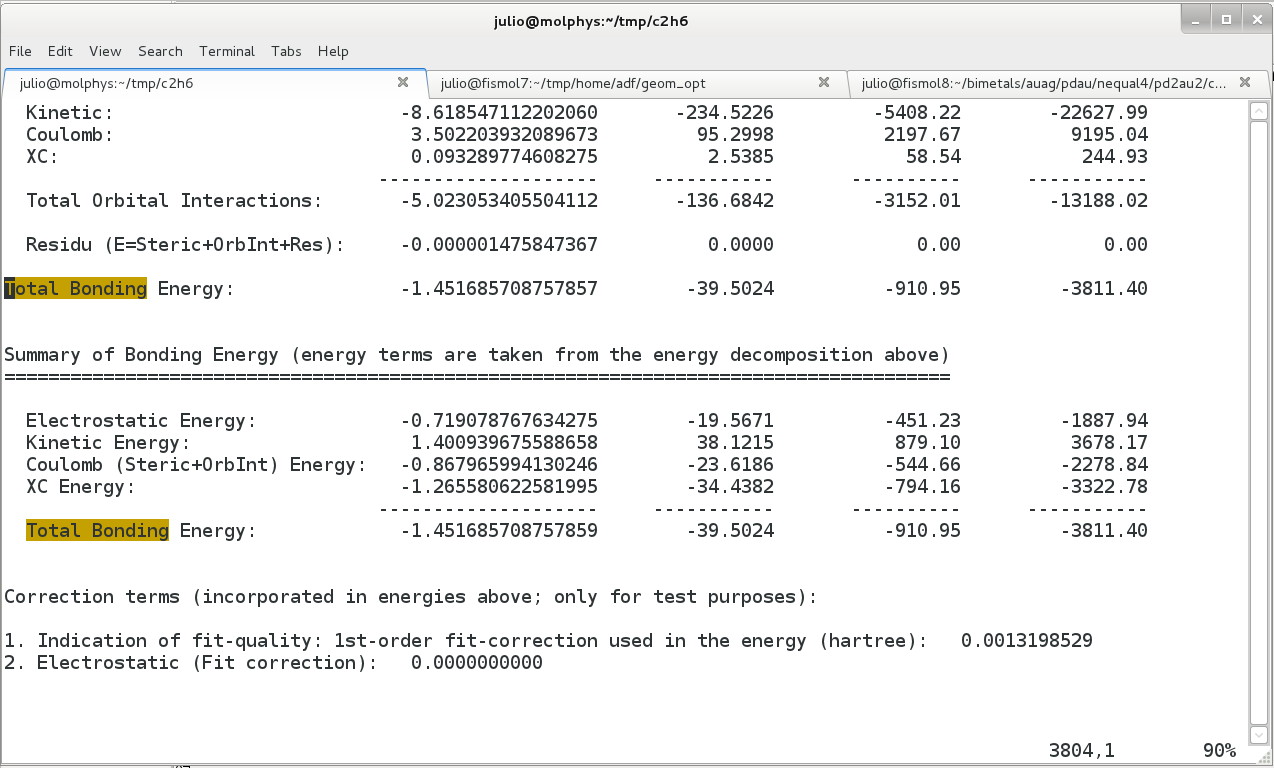

2.2.2 Energía Total de Enlace [TBE] Es la energía de enlace surge de formar la molécula apartir de fragmentos (pueden ser otras moléculas o átomos). En particular cuando los fragmentos son átomos solos, son calculados como simetricamente esféricos y de spin restringido. Aunque este no sea su estado fundamental. E[enlace] = E[molécula] - E[fragmentos] Esta energía no dice mucho a menos que se le compare con alguna otra molécula o estado de multiplicidad.

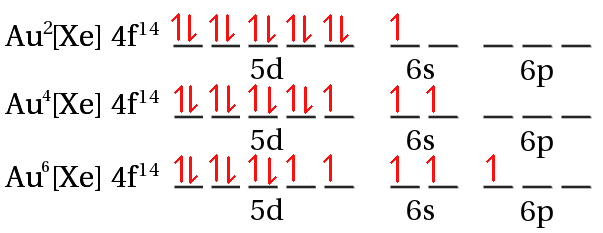

2.2.3 Ejemplo de la TBE El Au tiene un número atómico de 79, por lo cual su configuración electrónica queda: 1s² 2s²p⁶ 3s²p⁶d¹⁰ 4s²p⁶d¹⁰f¹⁴ 5s²p⁶d¹⁰ 6s¹ vemos que su estado de mínima energía de ningún modo puede ser la energía del edo singlete. Para esto necesitamos los siguientes datos - La TBE del Au² en doblete es -4.05 Kcal/mol - La TBE del Au⁴ en cuadruplete es 168.82 Kcal/mol - La TBE del Au⁶ en sextuplete es 372.08 Kcal/mol - La TBE de la molécula de Au_¹2 en singlete es -61.37 Kcal/mol Aquí la TBE que arroja ADF es la energía de comparar la molécula de Au₂ singlete con el átomo de Au singlete, sin embargo como vemos arriba el estado de mínima energía para el átomo de Au es el doblete con lo cual tenemos que hacer una corrección que corresponde al valor de la diferencia de energía entre el Au singlete y Au doblete. E_corregida[Au₂] = E_ADF[Au¹₂] - 2E[Au²] Por lo tanto la energía corregida de la molécula de oro diatómico es -53.27 Kcal/mol	Multiplicidades del Au atómico Fig 2.2.3
2.2.4 Visualización del archivo TAPE21 El TAPE21 el archivo de resultados final de ADF, contiene la información geométrica y electrónica de un cálculo, puede ser usado como fragmento en un cálculo posterior o para visualizar las propiedades finales. Para visualizar este archivo en adf es necesario cambiar el nombre de este y ponerle una extensión .t21. usuario@maquina$ mv TAPE21 archivo.t21 y correr el visualizador de ADF usuario@maquina$ adfview & Una vez abierto el programa de visualización se va al menu File>open, busca el archivo y lo selecciona Figura 2.2.4.	Figura 2.2.4

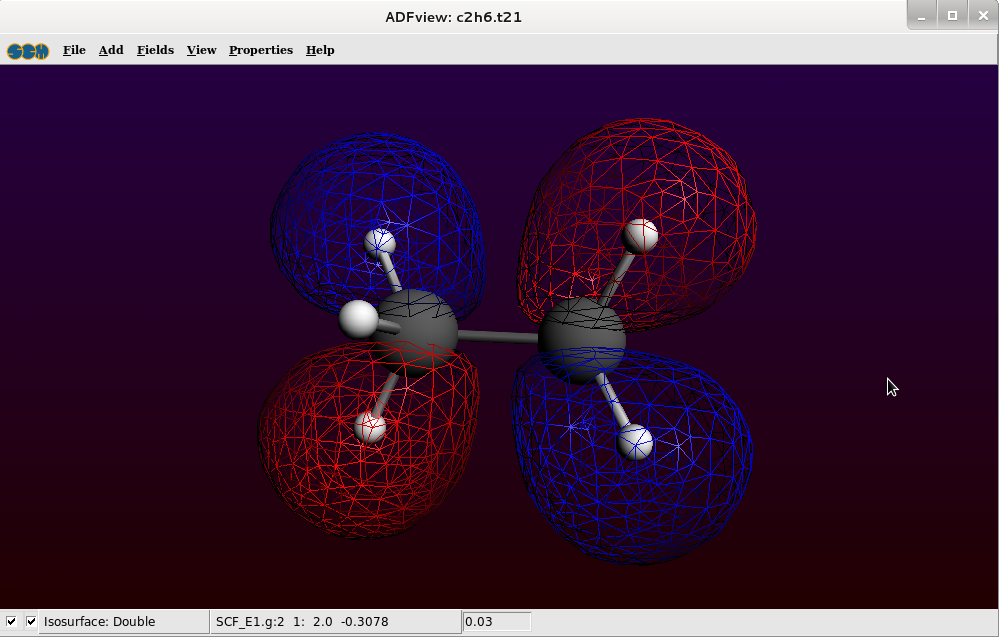

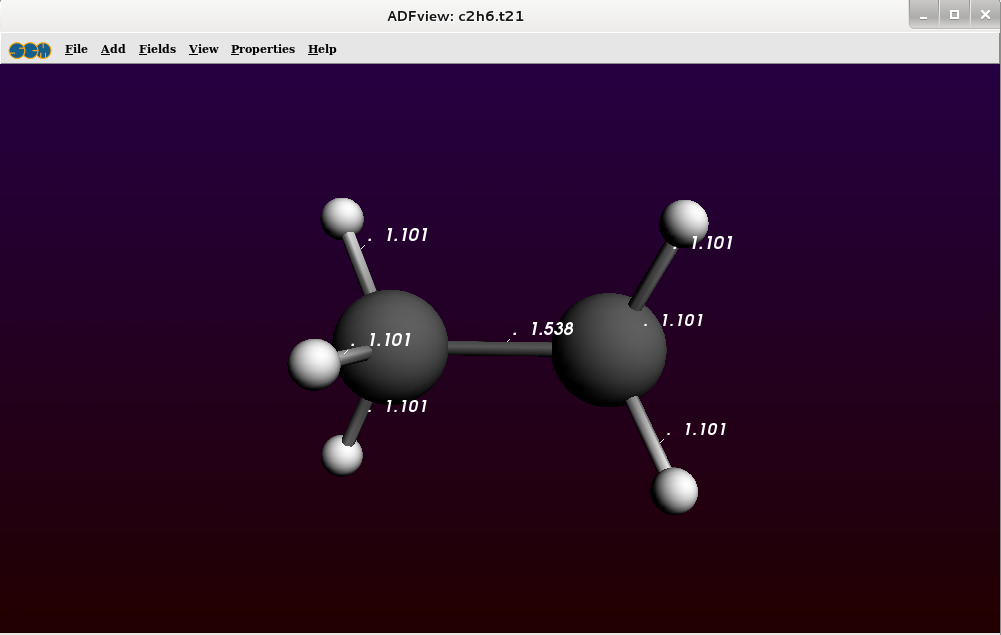

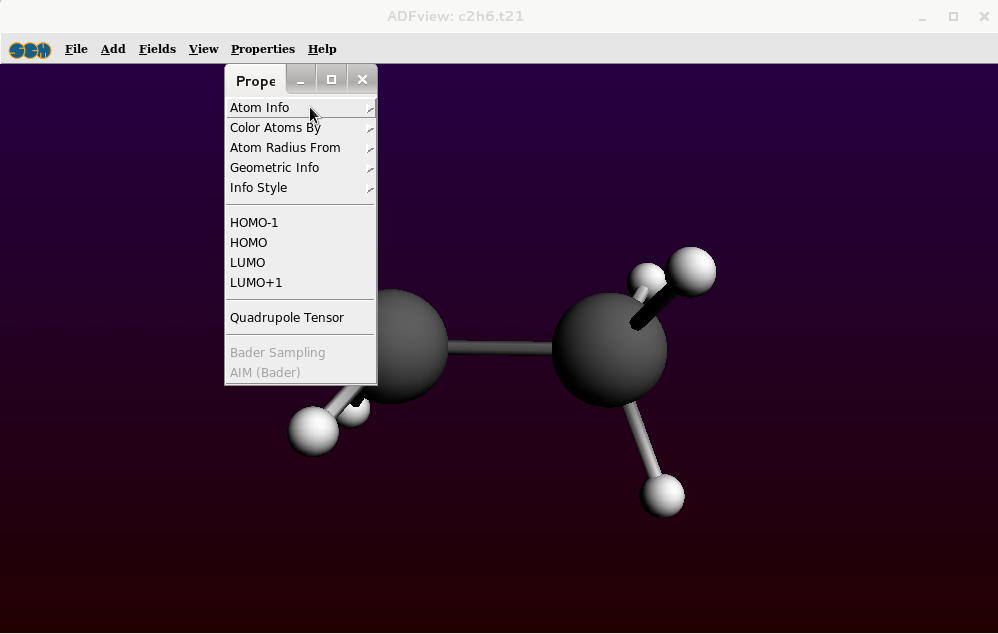

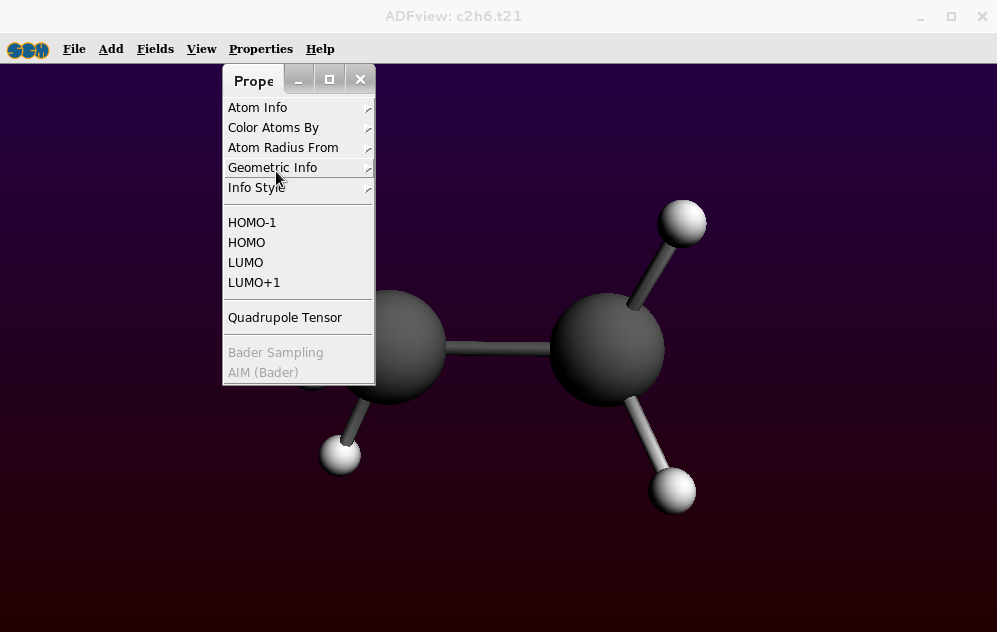

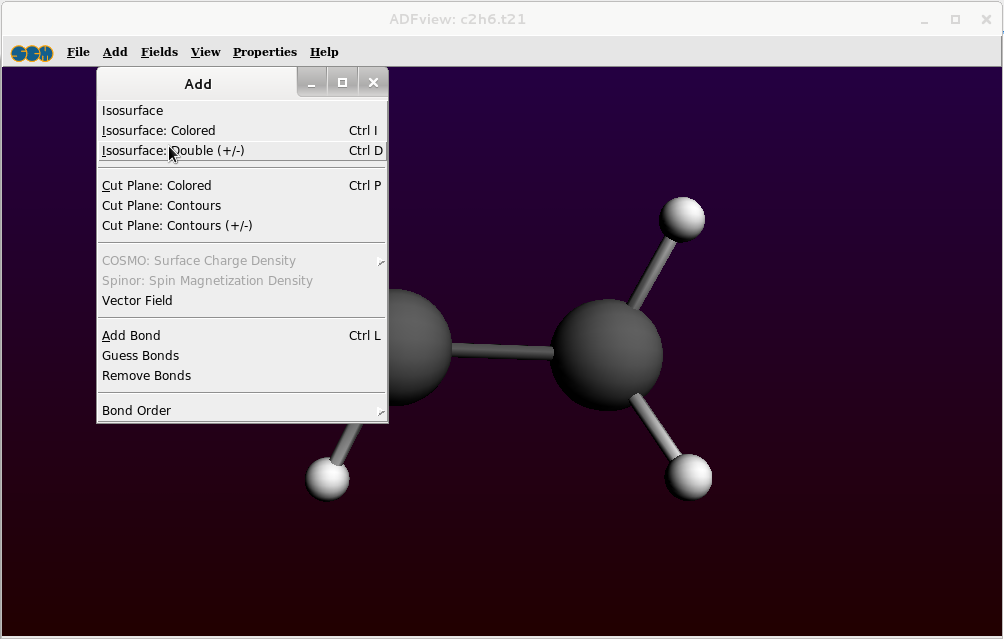

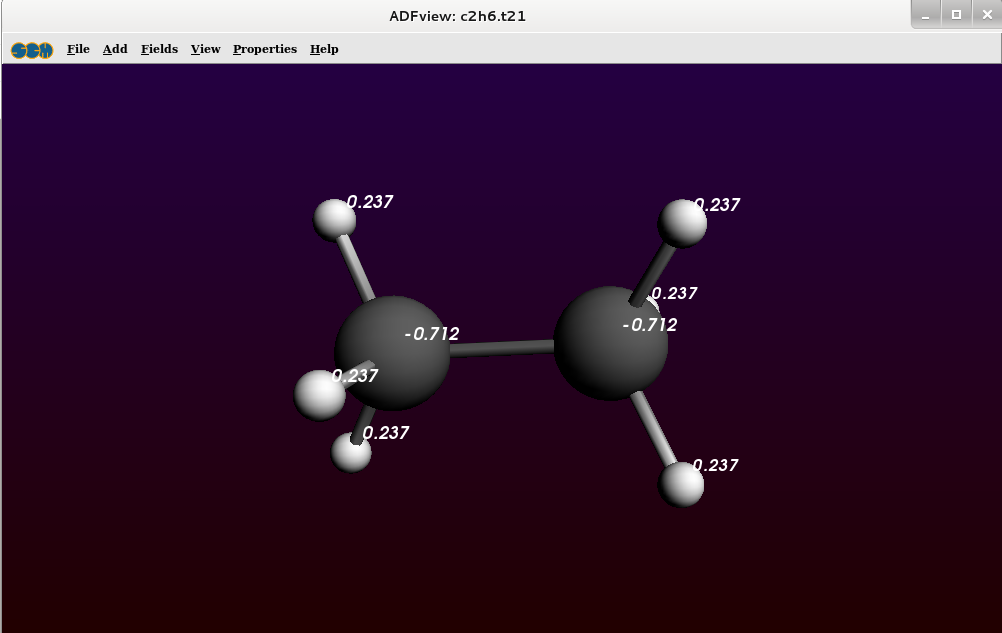

2.2.5 Orbitales deslocalizados, distancias de enlace y cargas de Mulliken. Como ejemplo usaremos la molécula de etano, abrimos la carpeta home/adf/geom_opt y le cambiamos el nombre al archivo TAPE21. Lo abrimos con el programa adfview como describimos en la sección anterior. - Visualización de un orbital: Para esto vamos a la barra de menu y seleccionamos Add>Isosurface: Double, aparecerá una barra abajo de la ventana y alli daremos click derecho en el cuadro vacio a lado de Isosurface. Nos posicionamos en orbital occupied y seleccionamos el último orbital ocupado que aparece en la lista, el programa nos mostrará el último orbital ocupado del eteno Figura 2.2.5a. - Distancia de enlace: Para visualizar las distancias de enlace nos vamos a la barra de menu y damos click donde dice Properties>GeometricInfo, por último seleccionamos distances y veremos las distancias Figura 2.2.5b -Cargas de Mulliken: Para visualizar las cargas de Mulliken de los átomos nos vamos a la barra de menu y damos click en Properties>AtomInfo>Mulliken Charge>Show, el programa nos mostrara la distribución de cargas Figura 2.2.5c	Figura 2.2.5a Figura 2.2.5b Figura 2.2.5c
